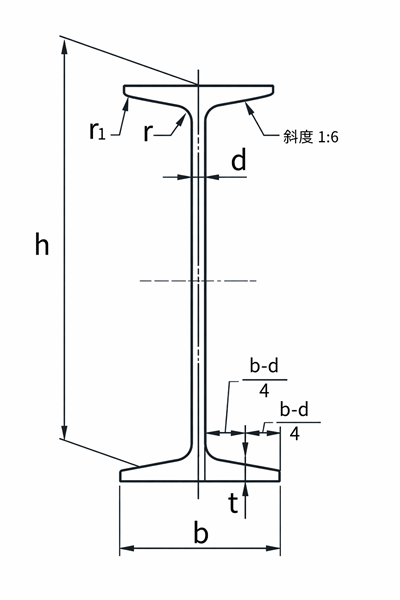

本表根據《GB/T 706-2016 熱軋型鋼》整理，主要列出了不同型號工字鋼的幾何尺寸（如高度h、翼緣寬度b、腹板厚度d等）、截面面積、理論重量以及慣性矩、截面模數等關鍵力學指標。該表可為工程設計中工字鋼的選型、強度與穩定性計算提供重要依據。隨著型號增大，工字鋼的截面尺寸和承載能力逐步提高，同時自重也相應增加，適用于不同受力條件和結構需求的工程場景。

表1 工字鋼截面尺寸、面積、特性與理論重量

型號	截面尺寸/mm						截面面積/cm²	理論重量/ kg/m	外表面積/ m²/m	慣性矩/cm4		慣性半徑/cm		截面模數/cm³
型號	高度 h	腿寬度 b	腰厚度 d	腿中間厚度 t	內圓弧半徑 r	腿端圓弧半徑 r₁	截面面積/cm²	理論重量/ kg/m	外表面積/ m²/m	I_x	I_y	i_x	i_y	W_x	W_y
10	100	68	4.5	7.6	6.5	3.3	14.33	11.3	0.432	245	33	4.14	1.52	49	9.72
12	120	74	5	8.4	7	3.5	17.8	14	0.493	436	46.9	4.95	1.62	72.7	12.7
12.6	126	74	5	8.4	7	3.5	18.1	14.2	0.505	488	46.9	5.2	1.61	77.5	12.7
14	140	80	5.5	9.1	7.5	3.8	21.5	16.9	0.553	712	64.4	5.76	1.73	102	16.1
16	160	88	6	9.9	8	4	26.11	20.5	0.621	1130	93.1	6.58	1.89	141	21.2
18	180	94	6.5	10.7	8.5	4.3	30.74	24.1	0.681	1660	122	7.36	2	185	26
20a	200	100	7	11.4	9	4.5	35.55	27.9	0.742	2370	158	8.15	2.12	237	31.5
20b	200	102	9	11.4	9	4.5	39.55	31.1	0.746	2500	169	7.96	2.06	250	33.1
22a	220	110	7.5	12.3	9.5	4.8	42.1	33.1	0.817	3400	225	8.99	2.31	309	40.9
22b	220	112	9.5	12.3	9.5	4.8	46.5	36.5	0.821	3570	239	8.78	2.27	325	42.7
24a	240	116	8	13	10	5	47.71	37.5	0.878	4570	280	9.77	2.42	381	48.4
24b	240	118	10	13	10	5	52.51	41.2	0.882	4800	297	9.57	2.38	400	50.4
25a	250	116	8	13	10	5	48.51	38.1	0.898	5020	280	10.2	2.4	402	48.3
25b	250	118	10	13	10	5	53.51	42	0.902	5280	309	9.94	2.4	423	52.4
27a	270	122	8.5	13.7	10.5	5.3	54.52	42.8	0.958	6550	345	10.9	2.51	485	56.6
27b	270	124	10.5	13.7	10.5	5.3	59.92	47	0.962	6870	366	10.7	2.47	509	58.9
28a	280	122	8.5	13.7	10.5	5.3	55.37	43.5	0.978	7110	345	11.3	2.5	508	56.6
28b	280	124	10.5	13.7	10.5	5.3	60.97	47.9	0.982	7480	379	11.1	2.49	534	61.2
30a	300	126	9	14.4	11	5.5	61.22	48.1	1.031	8950	400	12.1	2.55	597	63.5
30b	300	128	11	14.4	11	5.5	67.22	52.8	1.035	9400	422	11.8	2.5	627	65.9
30c	300	130	13	14.4	11	5.5	73.22	57.5	1.039	9850	445	11.6	2.46	657	68.5
32a	320	130	9.5	15	11.5	5.8	67.12	52.7	1.084	11100	460	12.8	2.62	692	70.8
32b	320	132	11.5	15	11.5	5.8	73.52	57.7	1.088	11600	502	12.6	2.61	726	76
32c	320	134	13.5	15	11.5	5.8	79.92	62.7	1.092	12200	544	12.3	2.61	760	81.2
36a	360	136	10	15.8	12	6	76.44	60	1.185	15800	552	14.4	2.69	875	81.2
36b	360	138	12	15.8	12	6	83.64	65.7	1.189	16500	582	14.1	2.64	919	84.3
36c	360	140	14	15.8	12	6	90.84	71.3	1.193	17300	612	13.8	2.6	962	87.4
40a	400	142	10.5	16.5	12.5	6.3	86.07	67.6	1.285	21700	660	15.9	2.77	1090	93.2
40b	400	144	12.5	16.5	12.5	6.3	94.07	73.8	1.289	22800	692	15.6	2.71	1140	96.2
40c	400	146	14.5	16.5	12.5	6.3	102.1	80.1	1.293	23900	727	15.2	2.65	1190	99.6
45a	450	150	11.5	18	13.5	6.8	102.4	80.4	1.411.	32200	855	17.7	2.89	1430	114
45b	450	132	13.5	18	13.5	6.8	111.4	87.4	1.415	33800	894	17.4	2.84	1500	118
45c	450	154	15.5	18	13.5	6.8	120.4	94.5	1.419	35300	938	17.1	2.79	1570	122
50a	500	138	12	20	14	7	119.2	93.6	1.539	46500	1120	19.7	3.07	1860	142
50b	500	160	14	20	14	7	129.2	101	1.343	48600	I 170	19.4	3.01	1940	146
50c	500	162	16	20	14	7	139.2	109	1.547	50600	1220	19	2.96	2080	151
55a	550	166	12.5	21	14.5	7.3	134.1	105	1.667	62900	1370	21.6	3.19	2290	164
55b	550	168	14.5	21	14.5	7.3	145.1	114	1.671	65600	1420	21.2	3.14	2390	170
55c	550	170	16.5	21	14.5	7.3	156.1	123	1.675	68400	1480	20.9	3.08	2490	175
56a	560	166	12.5	21	14.5	7.3	135.4	106	1.687	65600	1370	22	3,18	2340	165
56b	560	168	14.5	21	14.5	7.3	146.6	115	1.691	68500	1490	21.6	3.16	2450	174
56c	560	170	16.5	21	14.5	7.3	157.8	124	1.695	71400	1560	21.3	3.16	2550	183
63a	630	176	13	22	15	7.5	154.6	121	1.862	93900	1700	24.5	3.31.	2980	193
63b	630	178	15	22	15	7.5	167.2	131	1.866	98100	1810	24.2	3.29	3160	204
63c	630	180	17	22	15	7.5	179.8	141	1.87	102000	1920	23.8	3.27	3300	214
