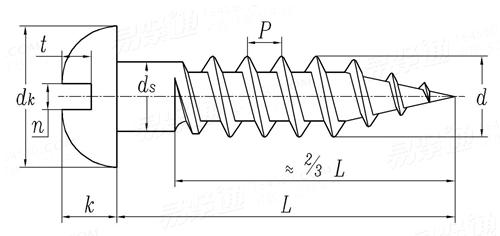

開槽圓頭木螺釘 Table 8 BS 1210 - 1963

選擇規格尺寸點擊↓

10#

12#

14#

16#

18#

20#

24#

尺寸單位: inch

英標BS 1210 - 1963 BS1210 1210BS 開槽圓頭木螺釘 Table 8

掃一掃分享

公差

螺紋規格
d

d_s	公稱
	最大值
	最小值
PP
d_k	最大值
	最小值
k	最大值
	最小值
n	最大值
	最小值
t	公稱

0.060	0.070	0.082	0.094	0.108	0.122	0.136	0.150	0.164
0.061	0.073	0.085	0.097	0.113	0.127	0.141	0.155	0.169
0.058	0.067	0.078	0.090	0.104	0.117	0.131	0.145	0.159
30	28	26	24	22	20	18	16	14
0.116	0.140	0.164	0.189	0.215	0.241	0.267	0.293	0.319
0.108	0.132	0.154	0.179	0.205	0.231	0.256	0.281	0.306
0.045	0.053	0.062	0.071	0.081	0.090	0.100	0.109	0.118
0.040	0.048	0.056	0.065	0.073	0.082	0.090	0.099	0.107
0.023	0.028	0.033	0.038	0.040	0.045	0.050	0.050	0.055
0.016	0.021	0.026	0.030	0.032	0.035	0.040	0.040	0.045
0.025	0.030	0.034	0.040	0.045	0.051	0.056	0.063	0.068

螺紋規格
d

10#

12#

14#

16#

18#

20#

24#

d_s	公稱
	最大值
	最小值
PP
d_k	最大值
	最小值
k	最大值
	最小值
n	最大值
	最小值
t	公稱

0.178	0.192	0.220	0.248	0.276	0.304	0.332	0.388
0.183	0.197	0.225	0.253	0.281	0.309	0.337	0.393
0.173	0.186	0.212	0.238	0.266	0.294	0.322	0.378
12	12	10	9	8	7-1/2	7	6
0.345	0.372	0.424	0.476	0.529	0.58	0.632	0.743
0.331	0.357	0.407	0.457	0.508	0.557	0.607	0.714
0.127	0.136	0.154	0.171	0.190	0.207	0.226	0.265
0.116	0.125	0.142	0.159	0.176	0.192	0.210	0.246
0.055	0.060	0.065	0.075	0.075	0.085	0.085	0.095
0.045	0.050	0.055	0.065	0.065	0.075	0.075	0.085
0.074	0.079	0.091	0.103	0.114	0.126	0.137	0.161

同版本產品組

引用參考

鍍鋅、鍍鎳、鍍鎘、復合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
